平板电极测试绝缘油介电强度

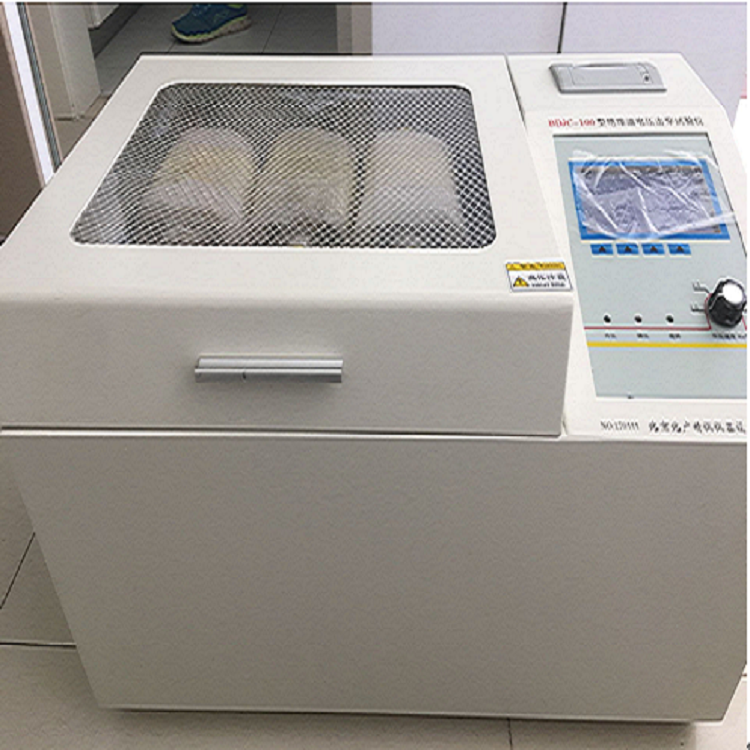

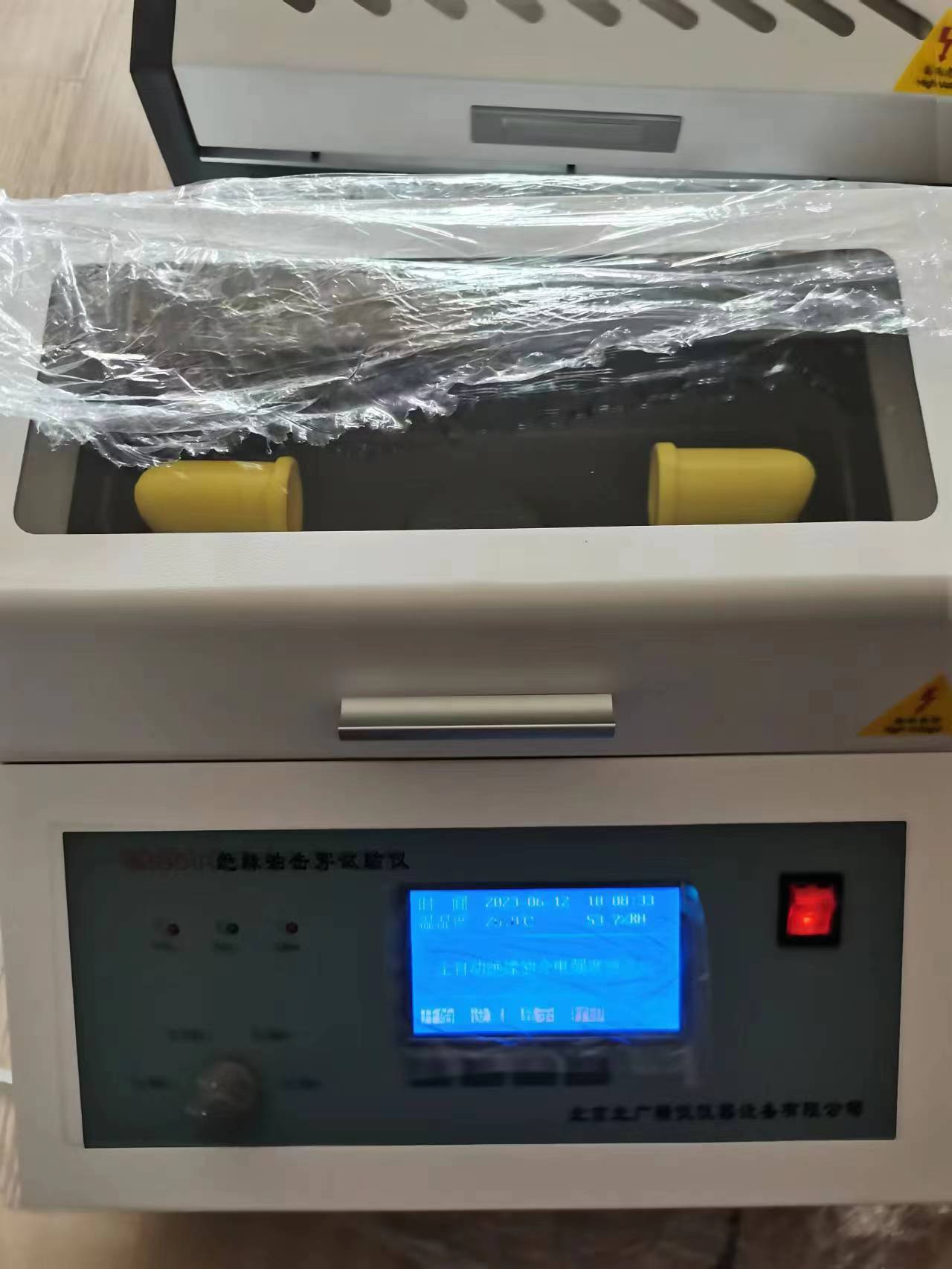

全自动绝缘油介电强度测试仪（单杯） 功能特点： 单杯一体式结构设计，便于操作和携带； 设备自动化程度高，可自动完成静放、升压、击穿、搅拌、降压及打印存储等功能； 采用德国michael riedel高端谐振式升压变压器，高压端采样方式，体积小，重量轻，数值精准度高； 内置进口德国阳光电池，便于现场使用； 采用奥地利保尔测试油杯，符合IEC156标准; 内置标准程序 GB/T507/IEC156/DL429-9/ASTM-D-877/ASTM-1816/VDE0370/自定义程序； 自带24次快速击穿清洗功能； 采用彩色触摸屏和按键双重操作模式，双重保护不影响使用； 设有温度传感装置，随时监控油样油温情况； 程序设有自动校准功能，可对设备数值进行校准； 输出电压： 0～100kV（可设定） 油样温度检测范围：0-99℃ 电压畸变率 ＜2% 温度分辨率：0.1℃ 电压上升率 0.5/1.0/2.0/3.0/5.0/10kV/S 升压器容量 1.5 kVA 电压分辨率：0.01kV 测量精度 1% 功率：≤100w 打压次数 1-6次可选 搅拌时间：0-∝ 静放时间 0-15min可选 击穿切断电流：4mA 间隔时间 0-10min可选 击穿切断时间： 不大于1ms 电源电压 100-260VAC 语言选择：中文/英文/俄文、法文 电源频率 50 /60 Hz 2% 技术指标：输出电压： 0～100kV（可设定） 油样温度检测范围：0-99℃ 电压畸变率 ＜2% 温度分辨率：0.1℃ 电压上升率 0.5/1.0/2.0/3.0/5.0/10kV/S 升压器容量 1.5 kVA 电压分辨率：0.01kV 测量精度 1% 功率：≤100w 打压次数 1-6次可选 搅拌时间：0-∝ 静放时间 0-15min可选 击穿切断电流：4mA 间隔时间 0-10min可选 击穿切断时间： 不大于1ms 电源电压 100-260VAC 语言选择：中文/英文/俄文、法文 电源频率 50 /60 Hz 2% 全自动绝缘油介电强度测试仪（三杯） 本仪器为三杯一体式设计； 液晶显示屏，中文菜单人机对话方便，具有温度、湿度测量以及时钟显示功能； 操作简单，自动完成升压、保持、搅拌、静置、计算、数据存储及打印输出等操作； 具有断电存储功能，可自动保存测试结果； 具有过压、过流、限位及接地报警功能，以保障操作人员的人身安全； 独特的波形整定功能，消除谐波对准确测定的干扰； 采用CPU和PLC双重控制，保障仪器工作稳定可靠； 具有仪器自校准功能，可以保证数据的准确性 高压输出端选用弹压结构，保证油杯与高压输出端的紧密接触； 程序设有GB/T507-1986/GB/T507-2002以及自定义程序可选，选择性灵活； 具有232接口和蓝牙功能，方便与电脑传输数据 输出电压： 0～80 kV（0-100KV可设定） 电压畸变率 ＜1% 升压速率 2.0～3.5 kV/s（Δ = 0.5 kV/s） 升压器容量 1.5 kVA 测量精度 ±（2%+2字） 电源电压 AC 220 V 10% 电源频率 50 Hz 2% 功 率 200 w 适用温度 0～45℃ 适用湿度 ＜85 % RH 宽×高×纵深 410×390×375 (mm) 净 重 ～ 32 kg 依据国家标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。该机操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、安全可靠。 仪器采用大容量单片机控制，工作稳定可靠； 仪器内设宽范围看门狗电路杜绝了死机现象； 多种操作选择，仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作，能适应不同用户的多种选择； 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生； 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确； 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好 便携式结构，易于移动，户内外使用均很方便。 技术指标升压器容量 1.5 kVA 升压速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选 输出电压 0～100 kV 电源畸变率 ＜1% 显示方式 大屏幕液晶汉字显示 电极间隙 标准2.5 mm 外形尺寸 760 mm×670 mm×770 mm 仪器重量 48kg 使用条件环境温度 0～40℃ 相对湿度 ≤85% 工作电源 AC 220V ± 10% 电源频率 50 ± 5 Hz 功率消耗 ＜200 W 机箱及面板部件说明 全自动绝缘油介电强度测试仪 1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压安全标志 液晶屏显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息； 功能键选择设置操作参数； 打印机打印单次及多次测试结果的平均值； 切换开关选择不同升压速率； 指示灯灯亮时表示相关操作步骤正在进行中； 油杯仓盖打开后放入或取出油杯，关闭后方可进行测试； 温湿传感器测量摄氏温度和相对湿度，并转换为数字信号加以显示； 地线柱可靠的地线连接柱； 电源插座良好插接AC 220V 50Hz电源线； 电源开关控制仪器电源通断； 高压标志提示高压危险的三角标志。 操作步骤图解插接电源线，打开电源开关，液晶屏显示开机页面；开机页面按 设置 键进入下一级页面； 选择子页面按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面。 GB1986子页面按选择键移动光标至停升电压，按 + 或 - 键设置停升电压 ，其默认值是100 kV，可选范围10 kV～100 kV（增量Δ=10 kV）。选择好停升电压后，按选择键移动光标至杯位选择，按确认键进入杯位选择子页面。 杯位选择子页面 按选择键移动光标至不同杯位，按×或√键定义工作杯号，默认值是全选（即各杯位均为√）。然后按确认键，确认所选停升电压和杯号后返回开机页面，按 开始 键进行测试。 如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。 按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤的相关内容。 按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页按 选择 键移动光标—至年、月、日、时、分处，按 + 或 - 键选择具体数值后，按确认键确认，并返回开机页面； 按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义 自定义设置子页面按 选择 键移动光标到相应的选项，再按 + 或 - 键可进行相关参数的设置。其中： 静置时间 默认值15 min，范围1～15 min（增量Δ= 1 min）； 间隔时间 默认值5 min，范围1～10 min（增量Δ= 1 min）； 搅拌时间 默认值10 s， 范围5～90 s（增量Δ= 5 s）； 停升电压 默认值100 kV，范围10～100 kV（增量Δ= 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压; 打压次数 默认值为6次，可选范围1～6次（增量Δ=1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试； 杯位选择 按此键进入杯位选择子页面。 对于该机型，每杯最多6次的平行测定击穿电压值等参数将自动存储。测量完毕后屏幕将显示测试完毕给予提醒，按 确认 键返回到开机页面（图1）。按 打印 或 显示 键，进入油样单次测量击穿电压值、算数平均值及测量日期和时间的显示子页面（图7～9）。 注意：在显示子页面，按选择键可以顺序显示六个界面。其中前三个界面没有测量时间的数据显示，为临时数据组，关机后将丢失。而后三个界面有测量时间数据显示，为存储数据组，关机后不会丢失。如果样品油杯测定超过三个，则系统将按时间分组，记录显示最近的三组数据。 在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。 注意事项使用本仪器前，一定要详细阅读本操作手册； 仪器操作者应通晓电气设备或分析仪器的一般使用常识； 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所； 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化； 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状； 仪器的维修和调试须由专业人员完成； 接通电源前，应仔细检查连接线是否牢固，仪器外壳必须可靠接地！ 接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！ 仪器在使用过程中，如发现异常应立即切断电源！ 简易故障排除开机无反应 检查电源线是否插接良好，检查保险管是否完好无损； 不升压 检查油杯箱盖是否盖好； 升压正常但不击穿 检查设置是否限制了停升电压； 击穿后无显示 检查油杯内是否有污物； 打印不出纸 检查打印机是否有纸； 更换打印纸 打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下： 按下打印机前盖板上的圆形按钮； 将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）； 合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。 油杯清洗方法用洁净的绸布反复擦拭电极表面和电极杆； 用标准规调整好电极间隙； 用无水乙醇清洗3～4次，然后用吹风机吹干。再用 测试油样清洗2～3次即可； 搅拌桨清洗方法用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨； 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干； 用镊子夹住搅拌桨，浸入待测油样洗涤2～3次备用。 仪器成套性 设备 1台 油杯 6套 电源线 1条 标准规 1支 保险管 2只（3A） 搅拌桨 7只 镊子 1把 打印纸 1轴 操作手册 1本
